設計壓鑄零件時要避免的9個錯誤
該技巧將幫助您改善零件設計，縮短運行時間，甚至可能節省一些成本。該列表來自香蕉视频网站的應用工程師在報價請求中經常看到的常見問題。這不是一個詳盡的清單（隻有你最親近的親屬可以告訴你一切你做錯了），但它擊中了一些亮點。

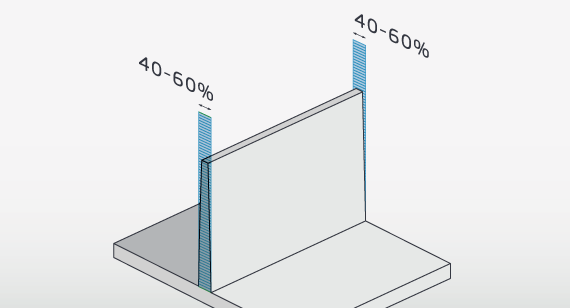

力爭使成型零件的壁厚均勻。如果確實需要在某些地方設計較薄的牆，則其寬度應不小於相鄰牆的寬度的40-60％。 1.避免成型件壁厚不均勻
在設計注塑件時，使壁厚盡可能接近均勻將使零件更堅固。否則，例如，較薄的區域將易於下陷和彎曲。如果需要在地方設計較薄的牆，則其寬度應不小於相鄰牆的寬度的40-60％。並要當心-有些材料對厚度的要求非常嚴格，以保持零件堅固。了解材料規格可以在以後減輕很多痛苦。
2.在成型過程中，從厚區域逐漸過渡到薄區域沒有人喜歡脆弱，下垂的部位，因此可以考慮一下一些有助於您避免的部位。從模具中彈出後，零件必須冷卻。薄區域不可避免地要比厚區域冷卻得快。溫差會產生薄弱區域，從而導致下陷和翹曲。解決方案是避免壁厚的急劇差異，這是香蕉视频网站剛剛談到的。相反，請在這些區域之間逐步過渡。您和您的部分將為您所做的感到高興。
3.小心使用C型成型零件不管您如何轉動，除非得到支持，否則C形零件本質上都是薄弱的。設計不良的模製件容易翹曲，特別是在使用玻璃填充材料時。纖維增強材料用於增強強度，還具有耐熱性。塑料中的纖維可抵消由於分子取向而導致的收縮效應，無論是在非晶態材料還是半結晶性材料中。但是纖維不會隨溫度變化而膨脹或收縮，因此，填充纖維的材料通常在其取向方向上收縮率降低。
由於纖維會導致成型件內的不均勻收縮，因此支撐的C形零件甚至比未填充的材料更易翹曲。
僅在必要的區域（例如，為了消除最終用戶可能接觸的零件表麵上的尖銳邊緣）或在關鍵的功能區域（例如，組件的引出線）中，明智地構建半徑。 4.仔細考慮您的CAD文件格式
有時香蕉视频网站會得到從.STL文件轉換而來的CAD文件。雖然.STL文件可用於3D打印，但它們會在模製零件中產生問題。那是因為它們將零件的表麵顯示為一係列三角形，而不是您在實際零件上發現的真實曲線。
最重要的是，香蕉视频网站將無法引用這些設計並將其發送回以請求更改，這會花費您很多時間。
相反，使用CAD軟件（例如SOLIDWORKS，Inventor，Pro-E，Catia或任何其他數量）將您的設計輸出為STEP文件，並清楚地定義厚度，然後就可以了。
5.明智地使用Radii進行壓鑄成型將半徑構建為零件可能是命中注定的命題。僅在必要的區域使用它們，例如，以消除最終用戶可能碰到的銳利邊緣，或在關鍵的功能區域（例如，組件的引入口）中使用它們。
在關鍵特征的內角使用一些半徑可以使幾何形狀更堅固。內半徑還可以幫助改善材料的流動方式。通常，正確放置角半徑可以創建更堅固的成型零件。
6.注意分型線和成型半徑分型線總是帶來有趣的設計和製造挑戰。通常，香蕉视频网站希望它們盡可能不引人注意，並且決定將它們放置在哪裏是一項充滿美學和機械考慮的練習。但是要當心。如果嚐試在分型線周圍放置圓角或圓角，可能會在模具中產生不良的小凹痕，甚至出現飛邊。
7.盡可能消除成型零件的咬邊底切是使零件難以從模具中彈出的特征。有時，這些是使用諸如側向凸輪或拾取插件之類的技術創建的，但是由於成型成本和複雜性，它們增加了製造時間。如果可以消除咬邊，那肯定會加快製造時間。

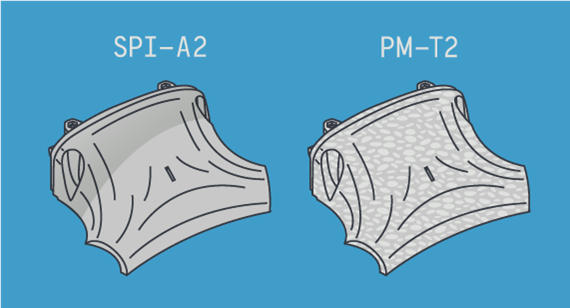

盡管香蕉视频网站科技會在需要時提供一係列可用的表麵光潔度，但不一定總是需要化妝品光潔度，包括SPI-A2（是2級鑽石拋光級）和PM-T2，它提供了中等噴珠質感的光潔度。 8.確定是否需要化妝品塗飾
化妝品飾麵可能是設計難題中最容易被忽視的部分。如果您不需要它們，請不要訂購。如有必要，您可以隨時返回並在以後的零件中添加裝飾性飾麵。這是節省時間和費用的另一種方法。就是說，如果您有任何疑問，請隨時致電香蕉视频网站的應用工程師來討論特定的飾麵等級。另外，不要忘記，完成特定目標需要比完成特定目標更長的時間。
9.將各部分視為單獨的報價裝配體代表零件的集合，有時您隻希望引用和製造這些零件之一。即使您要為裝配中包含的每個元素定價，也應將每個零件視為單獨的報價。它使香蕉视频网站更容易弄清您想要報價的內容，這樣做將有助於加快報價過程。
總的一般壓鑄成型規則除了需要避免或仔細考慮的問題之外，這裏還需要牢記一些最佳做法。如果沒有列出您應該做的一些事情，香蕉视频网站將無法瀏覽所有這些信息。
切斷角模具組件之間保持3度的切斷對於持久耐用的模具至關重要。
文字/雕刻
要在零件中凸起（壓紋）文字，請在模具設計中使用雕刻。磨入模具的文字將變成您自己的凸起文字。將文本研磨到模具中是一個快速的過程，從而縮短了周轉時間。還要保持至少0.020英寸（0.508毫米）的筆劃寬度，以獲取清晰的文本。
在設計中增加拔模斜度有助於促進零件從模具中彈出，並改善整體成型性。

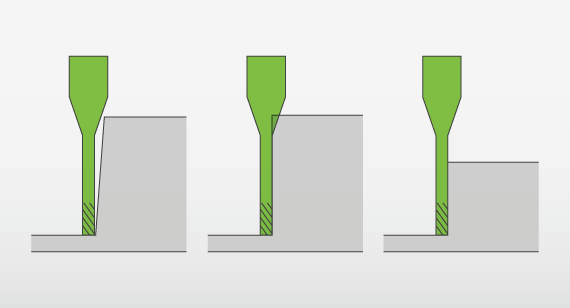

拔模/厚度香蕉视频网站的標準注塑工藝依賴於高速銑削。作為一般經驗法則，每英寸深度使用1度拔模深度，並使用足夠的厚度以允許切刀穿透。
壓鑄的推拉
請記住避免不必要的咬邊（參見第7號）。與帶有附加組件或動作的模具相比，推/拉模具不僅可以節省您的錢，而且還可以增加您的快捷選擇權。
總結一下與往常一樣，沒有任何一個設計技巧可以涵蓋香蕉视频网站所看到的所有壓鑄成型錯誤，但這是“最佳”係列的開始。查看香蕉视频网站的壓鑄成型設計指南， 以確保您朝正確的方向前進。
上一篇：在壓鑄加工設計中創建自配合零件 下一篇：掌握壓鑄零件複雜特征的5種方法
文章來源：@香蕉视频网站科技 作者：香蕉视频网站科技
