在壓鑄加工設計中創建自配合零件
當設計一對需要配合在一起的注塑成型熱塑性零件時，產品設計師和工程師通常會創建兩個可以相互連接的截然不同的兩半。很多時候，零件的幾何形狀和複雜性指導了這一決策。但是有時，如果兩個半部相似或相同，則值得探索具有成本效益的設計技術（盡管有時會頗具挑戰性），該技術可以創建單個零件，當旋轉180度時，該零件可以與其對稱的自身相配合。
為什麽自配零件高效這在一些方麵是有好處的，第一個是隻需要一個模具即可生產零件的兩半，因此避免了額外工具的成本。第二個好處是隻有一個零件設計，而不是兩個。當您的設計準備訂購時，兩半都投入生產。如果必須對設計進行修改，則您使用的是單個CAD模型。最後，維護單個零件的庫存比多個零件更容易且成本更低。
這是自配合零件的一半的一個示例，該零件與另一零件在任一方向上都裝配在一起，構成了一個所謂的“通用”零件。
在圖1中，香蕉视频网站說明了設計成具有旋轉對稱性的單個零件如何將模製矩形盒的兩個部分都製成。與其設計帶有鉸鏈和夾孔的另一半，而不是設計帶有鉤子和夾片的另一半，不如通過設計鉤子和鉸鏈，夾和夾子的孔的每一側來設計。並排放置時，它們是相同的。當旋轉180度時，每個特征與其互補連接配對。
鉸鏈，夾子，銷釘和插孔以及舌和凹槽是工程師將零件彼此固定的幾種方法。應用程序是否要求頻繁打開和關閉零件？例如，回形針可以設計為可重複使用或永久使用-防撞針在損壞而無法重複使用之前隻能使用一兩次。
查看材料時，可能要走更柔軟，更寬容的塑料夾。如果是一次性的永久組裝，則更硬，更硬的熱塑性塑料可能更好。但是，很難預測材料如何具有類似剪輯的附件功能，因此，在測試形狀，配合和功能時的迭代開發過程中可能需要進行調整。
深圳醫療公司設計了一個自匹配的盒子和蓋子，可以輕鬆地與互鎖的拉環和夾子係統卡在一起。

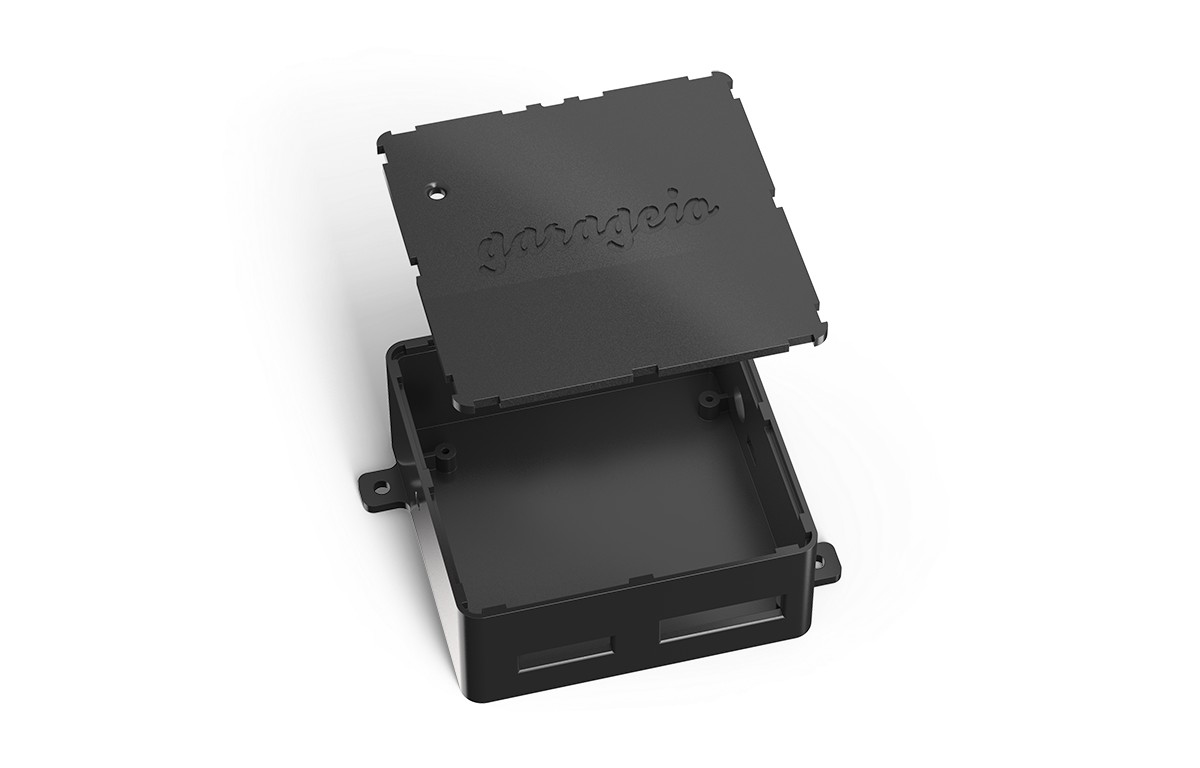

例子比比皆是自配合零件在整個製造業中都可以使用，通常在手持式醫療設備，電視遙控器，計算機路由器外殼，兒童玩具以及幾乎您能想到的任何行業中看到。有些具有完全對稱的一半，但許多沒有。例如，深圳智能公司製造的係統可以讓用戶通過智能手機控製和監視車庫門。中央通信集線器（參見圖2）是一個緊湊的黑匣子，貼在一個人的車庫內。深圳醫療的團隊和香蕉视频网站科技的應用工程師（AE）一起設計了一個設計，該設計結合了拉拔的標簽和夾子的互鎖係統，從而使頂蓋牢固地自對準盒子的下半部分。
如果您的零件有可能分裂成可以自我配對的對稱半部，香蕉视频网站鼓勵您在開發設計時探索該選擇。這樣可以節省您的時間和金錢。
